​水源热泵工作原理图 水源热泵工作原理解析

水源热泵工作原理图  水源热泵工作原理解析

水源热泵工作原理图。本书主要介绍了水源热泵的工作原理、设计要点、安装 *** 、运行维护等内容。

一：水源热泵工作原理图

说起空调，大家肯定都不陌生，可说起水源热泵，却没多少人了解。其实 水源热泵也是一种 空调技术。而且相较于一般空调技术，水源热泵还有节能环保等特点。那水源热泵的工作原理是什么呢?

冬季供暖的工作原理：水泵将地下水从提水井中取出送入水源热泵机组，被机组吸取了低品位热能的地下水，再通过回灌井被送回地下，再次与地球换热提高热能后重新利用。

水源热泵机组中的液态制冷剂，在蒸发器中吸收地下水的低品位热能后，蒸发成低温低压的气态制冷剂，被压缩机压缩成高温高压的气态制冷剂后送入冷凝器。在冷凝器中的高温高压的气态制冷剂经过换热将热量传给建筑物的循环水(地热或暖气散热片)，给建筑物放热后，冷凝成液态后重新回到蒸发器中，重复吸热、换热的过程。

水源热泵

水源热泵是利用了地球表面或地下水源作为冷热源，进行能量转换的冷暖 中央空调 系统稳定可靠。在建筑物有节能保温的情况下,确保冬季定内温度20℃以上。实际上地下水经过热泵机组后，只是交换了热量，水质没有发生变化，经回灌到地层或重新回入地表水系中，不会造成原有水源扫污染。同时供暖省去了燃煤等锅炉房系统，没有燃烧过程，避免了排烟污染，不产生任何废渣、废气和烟灰等使环境更加洁净美好。所以说水源热泵是一种清洁供暖方式。在美国有100多年的历史，现在每年还在10%左右的速度递增。水作为热源也有缺点，其水系统较为复杂;需消耗水泵功率;水硬度过大，换热器易结垢，传热性能下降。

水源热泵设备占地面积小，省去了锅炉房以及之配套的煤场、渣场和设备空间节约了土地资源。若与供暖大网挂网，还要增加一笔费用：设计费、施工费、挂网配套费等每年还要交采暖费。原锅炉循环系统、末端地热和 暖气片 均可利用，可节省初投资。

二：水源热泵工作原理视频

1.

查看空调外机,找到两个氟利昂管道,连接细管的是高压阀门,连接粗管的是低压阀门。

2.

先用活口扳手卸下这两个阀门的封口盖子(螺帽)。

3.

再用内六角扳手将细管内的螺母拧紧。

4.

用螺丝刀打开空调外机后盖。

三：水源热泵工作原理动画

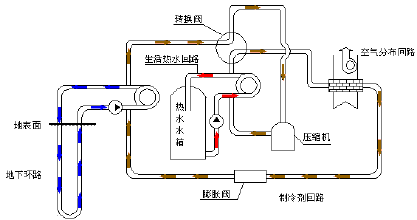

地源热泵系统示意图

地源热泵原理系统示意图

水源热泵系统制冷原理图

水源热泵系统制热原理图

四：水源热泵工作原理解析图

压缩机压缩气体，然后至壳管换热器或者其它水热交换器之类的（热水侧），然后进入膨胀阀，然后进入壳管蒸发器（冷水侧），经过这一个循环后再次进入压缩机

机组工作原理么、就是地下水进入机组、在制冷剂作用下、和系统循环水经过蒸发器冷凝器压缩机膨胀阀这些设备一系列的循环、把冷量或热量传递给系统循环水。
