网线测试仪使用方法？怎样使用网线测试仪？网线测试仪又称专业网络测试仪或网络测试仪，主要用于测试网络、线路远程测试和同轴电缆测试，功能强大，实用方便。下面给大家介绍一下网线测试仪使用方法。

什么是铜缆的连通性测试？

连通性测试是铜缆部署过程中必不可少的步骤，只有当铜缆中所有的导线都通过连通性测试后，铜缆才能正常工作。目前，铜缆中导线连接的排列顺序有T568-A和T568-B两种标准，无论采用哪一种标准，铜缆的连通性都能得到保证。但是，在实际操作过程中，人们并不能保证端接的铜缆均符合T568-A/T568-B线序标准，这时就需要进行连通性测试，以保证每个链路的正确性。

通常我们通过肉眼就能观察到铜缆端接的线序是否符合标准，但是在有些情况下，尽管铜缆的线序正常，仍会出现连通性不正常的现象，因此，我们最好使用网线测试仪等工具进行连通性测试。

网线测试仪可以检测出哪些故障？

网线测试仪是对铜缆的1、2、3、4、5、6、7、8导线逐根（或逐对）进行测试的工具，它可以测出的主要故障有：开路、短路、反接、错对和串绕。

开路故障—开路是指铜缆中一根或多根导线中间有断开的地方，这通常是由机械外力造成。

线对中短路故障—线对中短路是指一个线对中的两根导线出现短路。

线对间短路故障—线对间短路是指两个线对间的导线出现短路。

反接故障—反接是因为进行端接操作时将同一线对在铜缆两端的针位接反了，比如一端为5-4.另一端却为4-5.

错对故障—错对就是将一对线接到另一端的另一对线上，比如一端接在了5-4针上，另一端却接在了3-6针上。

串绕故障—串绕是将原来的两对线分别拆开后又重新组成的线对，包括分岔线对、分离线对和拆分线对。出现这种故障时，由于端对连通性是好的，所以万用表检查不出故障，只能用专用的网线测试仪检查。串绕使得信号通过时在线对间产生很高的近端串绕。

怎样用网线测试仪检测故障？

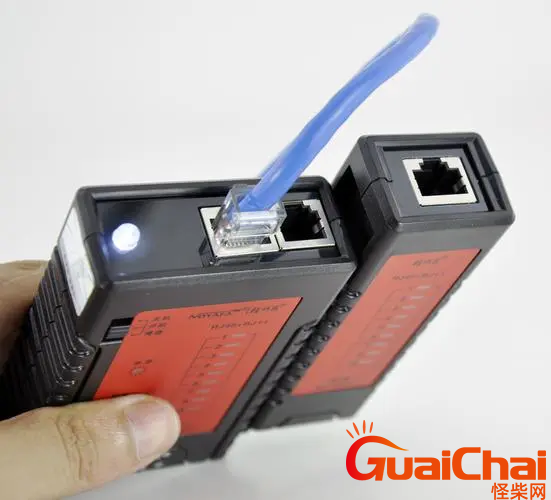

网线测试仪通常用来测试一条网线两头所接的水晶头的接法是否畅通，可以帮助判断网线是否完好，同时也能测试水晶头的接法是否正确。它通常有两个端，一个是主测试端，一个是远程测试端。使用时应分别将网线的一头插入到主测试端，另一头插入到远程测试端，然后观察主测试端上的1-8的指示灯亮不亮，而且要注意观察灯的顺序是正确的。

例如主测试端上的1灯亮，远程测试端上的1灯也应该亮，如果主测试端上的1灯亮了，而远程测试端上的2灯亮了，说明网线做的就有问题了，也不能正常的使用。8个灯中，只要1.2.3.6灯亮了，网线就可以使用，因为数据是通过这4根导线传输的，其余4根导线没有用来传输数据。

结束语

一般情况下，我们制作了一条完整的网线后都会将网线水晶头插入到网线测试仪的插槽内来检查网线，这样做能够有效减少网线出现故障的情况。
